Sticla solară fotovoltaică adoptă sticlă căprită cu conținut scăzut de fier, grosimea este de obicei de 3,2 mm, iar transmisia luminii este mai mare de 91% în intervalul de lungimi de undă a răspunsului spectral al celulei solare' (320-1100nm), și are lumină infraroșie mai mare, mai mare de 1200 nm. Reflectivitatea. Această sticlă este, de asemenea, rezistentă la radiațiile ultraviolete solare, iar transmisia luminii nu scade.

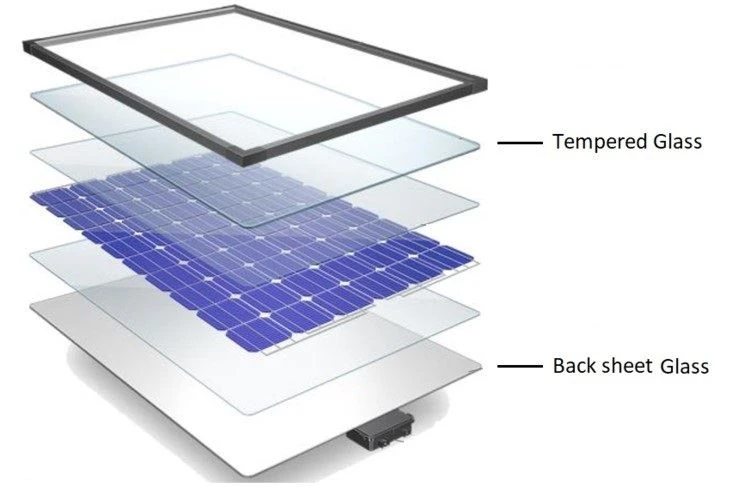

Sticla călită folosită ca material de încapsulare al modulelor fotovoltaice are cerințe mai mari pentru următoarele performanțe:
a) Rezistenta la socuri mecanice
b) Transmitanța luminii de suprafață
c) curbură
d) Aspectul
Sticla călită este un produs de prelucrare secundară al sticlei flotante obișnuite. Prelucrarea sticlei călite poate fi împărțită în metode de călire fizică și metode de călire chimică. Rezistența sticlei călite este de câteva ori mai mare decât cea a sticlei obișnuite, rezistența la încovoiere este de 3-5 ori mai mare decât a sticlei obișnuite, iar rezistența la impact este de 5-10 ori mai mare decât a sticlei obișnuite. Îmbunătățește rezistența și siguranța în același timp. Sticla călită are o capacitate portantă mare, ceea ce îi îmbunătățește natura fragilă. Chiar dacă sticla călită este deteriorată, aceasta va apărea ca fragmente mici fără unghiuri ascuțite, ceea ce reduce foarte mult daunele aduse corpului uman. Rezistența la călire și la căldură a sticlei călite este de 2-3 ori mai mare decât cea a sticlei obișnuite și are efecte evidente asupra prevenirii fisurilor termice. Sticla călită are o stabilitate termică bună, poate rezista la o diferență de temperatură de 3 ori mai mare decât cea a sticlei obișnuite și poate rezista la o diferență de temperatură de 200°C. Cu toate acestea, sticla călită nu mai poate fi tăiată sau prelucrată. Sticla poate fi prelucrată numai la forma necesară înainte de călire și apoi călită.
